高频淬火机的安装的方法与流程

高频淬火机的安装的方法与流程


自动高频淬火设备的安装方法淬火设备的应用已经越来越普遍话,很多工件、齿轮、制品都需要进行淬火工艺才能更加的耐用,其中自动高频淬火设备在热处理业中发挥着举足轻重的作用,特别是对工件的淬火方面,是热处理行业能否快速发展的因素之一。为确保设备在使用时安全稳定,在安装自动高频淬火设备时应注意安装是否有误,并进行调试与检查。下面上海铄兴简述下高频淬火设备的安装的方法与流程:

    1、电源从振荡柜操作单元底部接入主接触器。可控硅输入后接入变压器输入端,进线不需要零线,但如果采用的机床要零线则可接入零线。振荡柜后面下部有一个螺杆是接地端,必须跟变压器护网接地螺丝相接。同时必须接大地或接车间的框架地。

    2、高压接线采用30角钢弯成U仔字形,离柜顶端约300mm高即可,接入变压器的瓷杯丝杆和振荡柜瓷杯丝杆。

    3、如果配有淬火机床,那么将有加热控制线要接入高频柜,在高频水压继电器上方有36,42号接线端子,只需要将加热开启开关信号接入此两端即可,但同时要将加热接触器的自保端拆下即KM4的自保点42与36号线拆开一根即可。

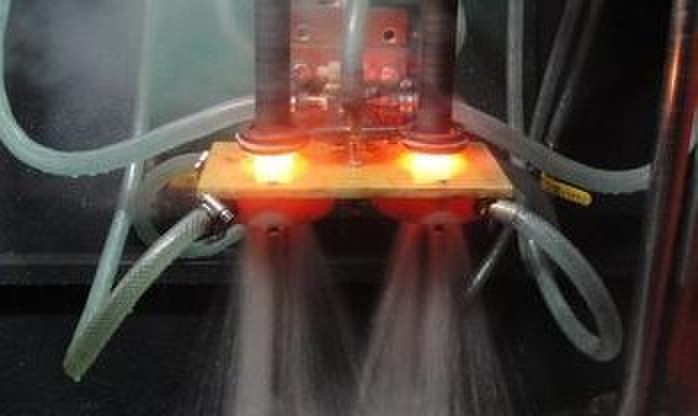

    4、自动高频淬火设备电源的水路接入可以参考高频底座上的箭头指示,往内即进水,往外即出水。接好后可以认为检查管道的流向是否正确。采用感应器喷水淬火时,感应器的水接机床的喷水阀出水,若采用单独的喷水环喷水,感应器的水路即要串入淬火变压器的外环出水,然后再接入高频出水口。

    5、自动高频淬火设备电源的水路链接扎紧全部采用不锈钢管拤,或者采用2.5mm铜线扎紧,不能采用导磁性好的金属扎紧(如铁丝,铁管拤)。

    注:自动高频淬火设备安装中使用的30角钢、电源柜与振荡柜之间的连接线、机床与高频控制的连接线、水管等全部要求用户自备。用户同时准备必要的常用工具如钳子、扳手、螺丝刀等、准备的仪器如万用电表、高压摇表等。

发布于2019-11-18 11:16:10
