高频焊机，高频感应加热设备，高频淬火设备，中频锻造炉，中频熔炼炉高频钎焊机操作面板是什么样的

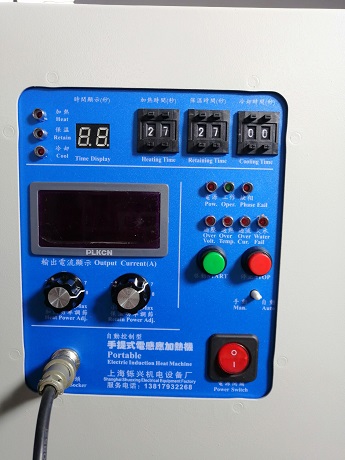

面板功能图：

   指示灯：

1、电源：合上控制开关，此灯亮时表示有电。

2、工作：加热时，此灯闪烁，同时蜂鸣器“嘟、嘟”声。

3、过压：该设备允许输入电压220V/380V当输入电压太高时，设备自动停止加热，过压指示灯亮，并发出持续蜂鸣声。

4、欠水：该设备的感应圈内和内部主要零件都是借助于水冷却的，如果水流量太小或冷却水温太高或者机器使用久造成内部和管道堵塞等原因使水冷却效果变差时，设备将自动停止工作，此时指示灯亮且发出持续蜂鸣声。

5、过流：此灯亮在以下情况可能发生：

  （1） 干扰信号

  （2） 内部温度过高

  （3） 设备故障

  （4） 工件与感应圈接触引起感应圈短路

  （5） 感应圈内有两圈接触

  （6） 网压太低或电网带负载能力差

6、加热在“自动”或“手动”工作状态下，此灯亮表示加热或保温过程正在进行。

7、保温仅在“自动”工作状况下，此灯亮表示保温加热过程正在进行。

8、缺相:此灯亮表示三相电源缺相。（此功能为25KW、30KW、35KW、45KW有）

9、启动按钮：按一下此按钮，设备开始加热。

10、停止按钮：按一下此按钮，设备停止加热。

11、手动/自动选择开关：

（1）、当开关置“手动”时，时间控制不起作用，时间表示加热时间无保温时间。

（2）、当开关置“自动”时，加热、保温受控于机内的时间控制器。

12、加热功率调节按钮：手动和自动状态时，调节输出振荡电流大小，从而调节加热速度。

13、保温功率调节按钮：仅在自动状态下有效，用于调节保温时输出振荡电流大小。

14、时间显示：在手动状态下，显示加热时间，在自动状态下，依次显示加热、保温时间。

15、输出电流显示：显示加热、保温时输出振荡电流大小，电流大则加热快。
