超高频加热机,超高频焊机,超高频钎焊机,超高频淬火机,超高频加热机,超高频退火机,超高频电源

超高频感应加热广泛应用于各种场合:

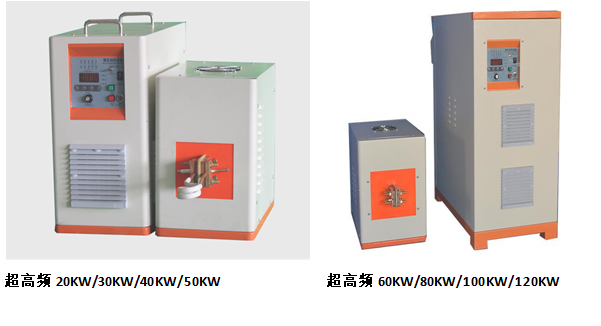

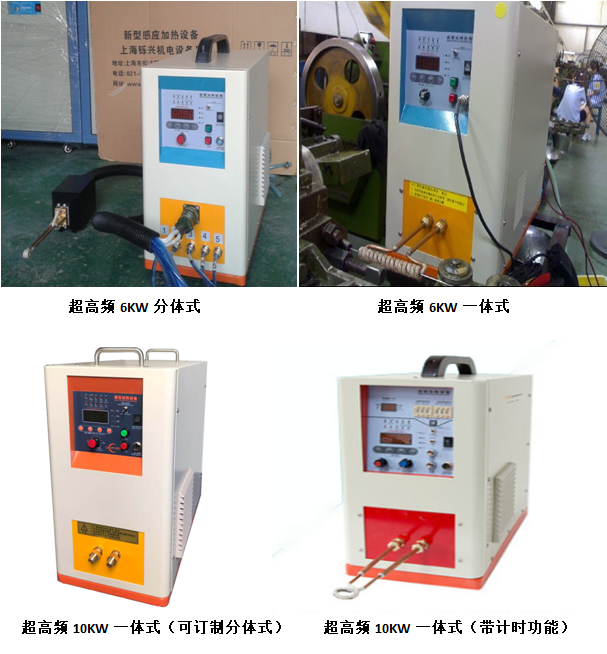

(1) 规格:JX-6KW/8KW/12KW/20W/30KW/40KW/60KW/80KW/100KW/120KW
(2) 最大输入功率:6KW
(3) 振荡频率:600-1100KHZ
(4) 加热电流:3~28A
(5) 输入电压:单相220V 50HZ
(6) 负载持续率:80%
(7) JXG-06AB-Ⅲ加热、保温时间:0.1~99.9秒
(8) 冷却水要求:≥0.3MPa ≥3L/分
(9) 主机重量:18KG
(10) 主机体积(CM):48长×24宽×43高
(11) 分机重量:3.5KG
(12) 分机体积(CM):长14×宽9.3×高14
(13) 主分机电缆长度:2米
(14) 应用:钎焊合金锯齿等

主要应用及特点:

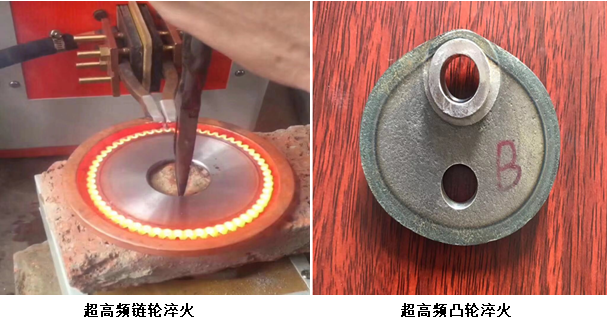

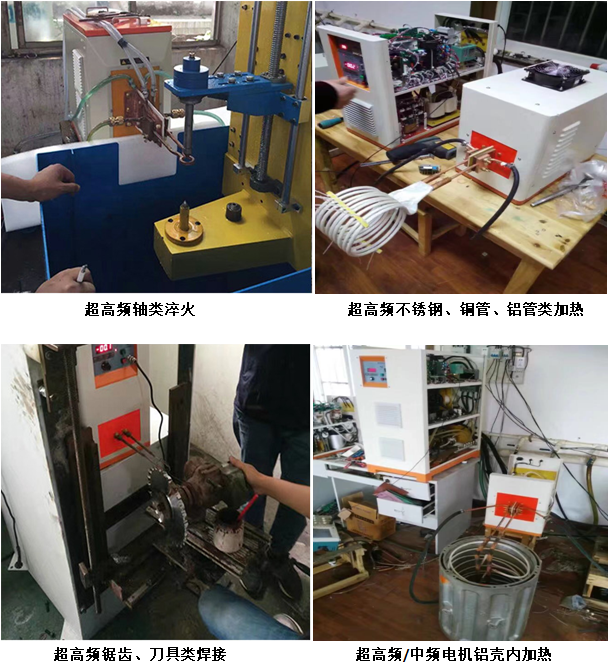

     这种产品适合于很多加热用途,如:

(1)硬质合金锯齿焊接

(2)小轴和小零件的热处理

(3)气门淬火

(4)直径小于1mm的不锈钢或合金钢细丝退火或淬火

5)磁悬浮熔炼等。

     JX超高频系列设备结构采用我公司第三代逆变控制技术,采用MOSFET管作为功率器件,设备的输出频率高达1.1MHZ,适用于加热一些细小零件,尤其在钎焊硬质合金焊齿行业有广泛的应用。

工作原理及结构特点

JX超高频系列设备采用串联谐振电路,谐振后通过高频变压器输出低电压、大电流的高频电源。谐振结构如图:


JX超高频系列带计时功能的优点及应用:

1、 加热功率、加热时间、保温功率、保温时间分别独立可调,可在一定程度上有效地控制加热曲线和加热温度;

2、 应用于重复性高的工件加热和快速加热;

3、 应用于钎焊中时,采用快速加热和保温功能相结合,既实现快速加热,同时又可在钎料熔化时进行保温,使焊料充分铺展;

JX超高频系列 带焊接头的优点及应用:

1、 焊接头重3.5KG,尺寸为14×14×9.3cm,与主机连线长2米;

2、 小焊接头特别适用于焊齿机的全自动焊架;也特别适合于工件不动,焊接头移动的工作场合。

工作原理及结构特点

JX超高频系列设备采用串联谐振电路,谐振后通过高频变压器输出低电压、大电流的高频电源。谐振结构如图:

    此系列设备采用MOSFET功率器件和我公司第三代变流控制技术---双调控变流控制技术。在这种技术中,功率和变频独立调控,采用MOSFET开关器件和非晶态电感构成高频斩波电路调节功率,采用MOSFET串联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程,设备的输出频率高达1.1MHZ,且工作可靠性大大提高。

    此系列设备中,谐振电容串联在高频变压器付边,所以高频变压器上电压低,大大降低了由于高压引起的绝缘和打火问题,使设备的工作可靠性大为提高,同时高频变压器体积小,重量轻,损耗低。


应用范围:
